余热锅炉所用仪表选型参考品牌

本余热锅炉根据DL5000-2000《火力发电厂设计技术规程》及相关的规范，，，，，配置了较为完整的现场仪表和设备，，，，，所提供的仪表和设备均为符合国际IEC及国家相关标准，，，，，且通过ISO质量体系认证的的产品，，，，，以保证系统的可靠及稳定性。。。。。。。。

热工仪表选型标准

随余热锅炉本体供应的检测元件、仪表及控制设备，，，，，选用通用产品，，，，，并符合国家有关标准。。。。。。。。选用的仪表不含有水银等有害物质。。。。。。。。不选用国家宣布淘汰的产品。。。。。。。。

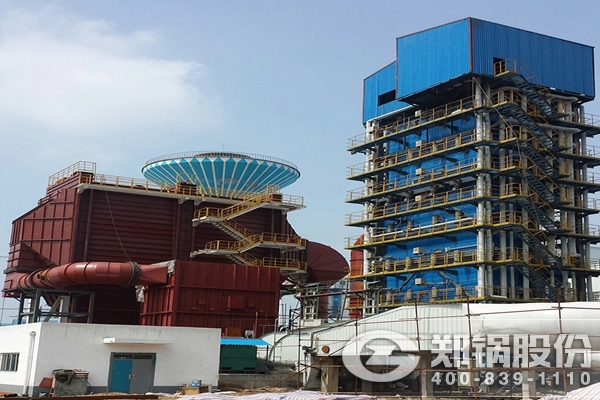

25吨玻璃窑余热锅炉

仪表控制装置的要求

• 所选压力、差压、流量等变送器应为两线制(24V DC)
• 仪表控制装置的信号接口的规范
• 电信号：模拟量信号：4~20mADC
• 热电偶：K分度
• 热电阻：Pt100
• 开关量信号为无源接点，，，，，其接点容量不小于3A、220VAC，，，，，1A、24VDC。。。。。。。。

调节阀、电动阀门执行机构均选用一体化产品，，，，，满足就地及远程操作。。。。。。。。电动阀门驱动力矩与阀体的要求相适应，，，，，安全可靠、动作灵活、并附有动态特性曲线。。。。。。。。随驱动装置提供的接线盒，，，，，其密封性、防尘、防水应符合IP65防护等级。。。。。。。。调节阀动作灵活、关闭严密并具有良好的调节性能，，，，，同时附有满足自动控制要求的调节特性曲线及最大差压下的漏流量。。。。。。。。随阀门带的行程开关及力矩开关能可靠动作，，，，，能适应各种现场运行环境，，，，，严密性好，，，，，能正确反映阀门打开和阀门关闭的状态。。。。。。。。浚？？？？亟拥闳萘亢褪萦β阍冻炭刂坪土；；；；；；；；さ囊蟆。。。。。。。所带位置反馈信号应与阀位对应。。。。。。。。

(1)余热锅炉没有配套的电气柜，，，，，都是设计院设计出图纸后再由业主招标，，，，，锅炉本体没有电气设备。。。。。。。。(2)风机采用低压变频，，，，，也在设计院设计的配电柜里面。。。。。。。。(3)以后设计院设计出配电柜图纸后，，，，，会相应发配电柜招标技术规格书。。。。。。。。(4)如厂家要配套一些电气箱柜：

1：低压断路器、接触器元器件选型可按施耐德、上海人民电器、北京人民电器、苏州常熟开关厂、天水长城电器等选型;

2：低压变频器选用施耐德、罗克韦尔、ABB、西门子等品牌;

3：低压软启动选用西安西普、上海雷诺尔、施耐德、ABB等品牌。。。。。。。。

自动化：

1.PLC：西门子300

2.上位机软件：各PLC硬件配套软件。。。。。。。。

3.UPS：科华，，，，，川仪

4.上位机：DELL ，，，，，研华

5.配电隔离器：南京优倍，，，，，MTL,魏德米勒，，，，，宇通

6.端子：魏德米勒，，，，，菲尼克斯

7.继电器：魏德米勒，，，，，施耐德

8.空开： ABB880

9.电源：西门子，，，，，魏德米勒，，，，，菲尼克斯

10.交换机：西门子，，，，，魏德米勒
