Q=8-10t/h P=1.3MPa T=193℃ 膜式壁余热锅炉参数和工艺

2022-03-14

(1)工艺描述

高温烟气离开二燃室后，，，，，，，进入余热锅炉。。。。。一方面可回收热能用于工业生产，，，，，，，

另一方面降低烟气温度，，，，，，，保证后续设备的使用。。。。。根据 2005 年 5 月 24 日实行的《危险废物集中焚烧处置工程建设技术规范》，，，，，，，危险废物焚烧烟气需在 200～500℃急冷，，，，，，，即余热锅炉出口温度需大于 500℃，，，，，，，本项目将余热锅炉出口烟气温度设计为 500℃。。。。。

本锅炉的热源来自危险废物焚烧排出的烟气，，，，，，，锅炉给水水温为 104℃，，，，，，，工质直接进入锅筒，，，，，，，然后自锅筒引出，，，，，，，经下降管流入膜式水冷壁，，，，，，，蒸汽温度达到183℃。。。。。烟气由焚烧炉燃烧室经过烟道进入余热锅炉大空间的辐射换热室，，，，，，，烟速降低，，，，，，，烟气中夹带的较大颗粒的烟尘能够得以沉降，，，，，，，减轻了对流管排的磨损和焚烧炉原始排尘浓度，，，，，，，减轻了对除尘器的压力。。。。。避开了 HCl 气体对对流受热面高温腐蚀的最敏感温度区间，，，，，，，可避免HCl 腐蚀相对减轻。。。。。

余热锅炉有锅筒、辐射换热区、对流换热区、清灰装置、平台支架及排灰系统组成。。。。。

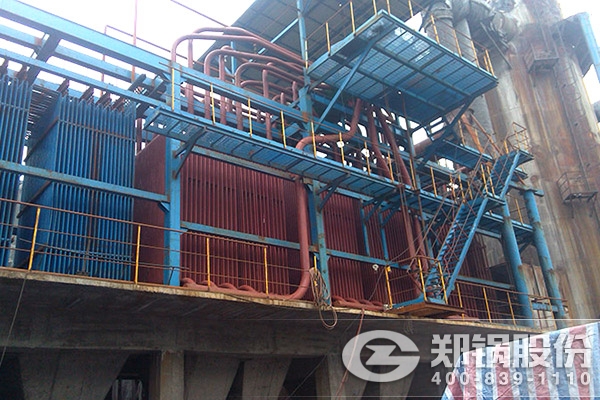

郑州锅炉厂余热锅炉项目图
