1、余热锅炉烟气参数

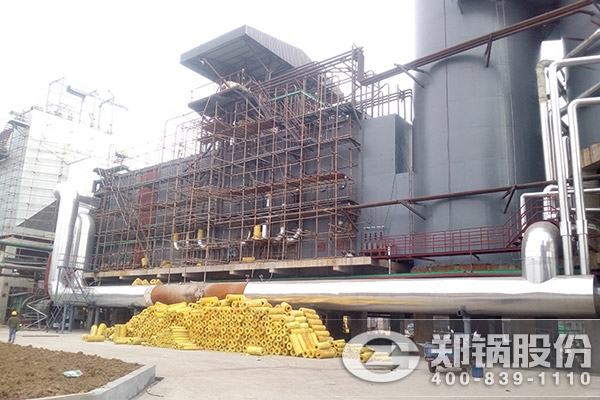

郑州锅炉厂余热锅炉项目图

2、余热锅炉改造烟气流程如下

1. 余热锅炉入口处(499度)进行改造，，，，，，，开设脱硝接口，，，，，，，将锅炉与脱硝原烟道相连，，，，，，，锅炉内部用隔板将烟气隔断，，，，，，，隔板前开设脱硝原烟道接口;
2. 脱硝原烟道中段增设蒸发器，，，，，，，蒸发器尺寸约长3500X宽2300X高4000(尺寸如能更紧凑为佳)
3. 蒸发器将烟气温度由499度降为380度左右;
4. 烟气经脱硝反应器3层催化剂(初装2层，，，，，，，预留一层)脱硝，，，，，，，NOX达到环保要求后，，，，，，，从净烟道排出;
5. 初步规划见附图;
6. 增加蒸发器的汽水管路属本次采购范围，，，，，，，汽水管路等和原锅炉系统相连;
7. 增加的蒸发器部分施工及相关管路的改造施工属本次采购范围;
8. 供货方保证所增加蒸发器的性能，，，，，，，并核算原锅炉热力性能，，，，，，，保证本次改造不对原有锅炉供汽等产生不利影响，，，，，，，且保证锅炉性能;
9. 新增蒸发器之后，，，，，，，锅炉热水器部分烟气温度降低，，，，，，，核算热水器不需再改造即可满足运行要求;
10. 新增蒸发器的保温油漆部分不在本次采购范围;
11. 蒸发器下部支撑、基础等不在本次采购范围;
12. 相关仪表等不在本次采购范围;
13. 制造周期尽可能缩短;
