余热锅炉烟气系统的组成部分有哪些

余热锅炉的烟气系统由锅炉入口烟道、锅炉管箱及出口烟道组成。。。。。

1) 入口烟道

a) 余热锅炉进口分高温烟道、低温烟道两个接口，，，，，，采用可靠的保温措施及加强结构。。。。。

b) 外壳采用型钢作为加强筋，，，，，，有一定的承载能力

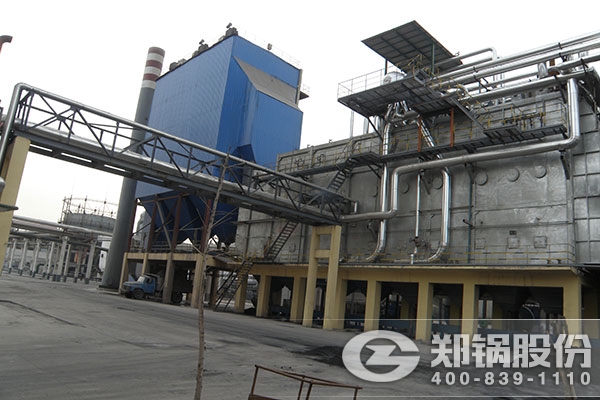

化工三废余热锅炉

2) 受热面管箱

锅炉本体的受热面管箱。。。。。其中：

a) 管箱采用一体化护板结构，，，，，，其保温结构与入口烟道相同;外部的加强筋同时作为管箱的支撑钢结构。。。。。

b) 管箱之间采用焊接密封连接。。。。。

3) 出口烟道

a) 出口烟道采用钢制焊接结构，，，，，，外部保温。。。。。保温材料采用硅酸铝板，，，，，，保温层外用彩钢板作为保唬唬；；；；；げ。。。。。

b) 出口烟道底部设置落灰斗，，，，，，灰斗卸灰口设置锁气器并带2个卸灰阀，，，，，，避免放灰时，，，，，，大量冷空气进入锅炉，，，，，，增加引风机的负荷。。。。。锅炉出灰采用手推车输运，，，，，，卸灰阀净空1m以上。。。。。

c) 烟气出口位于垂直于锅炉对称中心线的本体侧。。。。。
